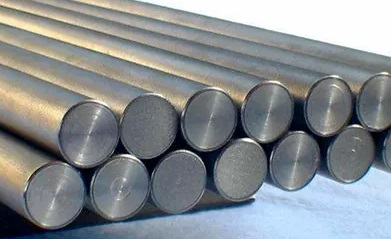

آلیاژ اینوار 42 یا nilo 42 در انواع میلگرد، لوله و ورق تولید می شود، این آلیاژ از ترکیب عناصری چون نیکل، کربن، آهن، منگنز، فسفر و … تشکیل شده است و در بسیاری از صنایع مورد استفاده قرار می‌گیرد.
معرفی آلیاژ اینوار 42
آلیاژ nilo 42 یا invar 42، یک آلیاژ بادوام و مستحکم است که ضریب انبساط حرارتی آن تا دمای 570 درجه فارنهایت تقریبا پایدار است. از آلیاژ nilo 42 در انواع ساعت ها، لامپ های الکترونیکی، آب بندی شیشه ها، فلز ها و کامپوزیت های بکار رفته در صنعت هوافضا استفاده میشود.
مشخصات آلیاژ اینوار 42
در ادامه به بررسی مشخصات آلیاژ اینوار 42 می پردازیم.
1- ترکیبات شیمیایی
- آهن (Fe): متعادل
- نیکل (Ni): 41 درصد
- کربن (C): 0.05 درصد
- منگنز (Mn): 0.80 درصد
- فسفر (P): 0.025 درصد
- سولفور (S): 0.025 درصد
- سیلیسیم (Si): 0.030 درصد
- کروم (Cr): 0.250 درصد
- آلومینیوم (Al): 0.10 درصد
2- مشخصات فیزیکی آلیاژ nilo 42
– چگالی : 293 پوند بر اینچ مکعب
– وزن مخصوص(چگالی): 8.12 گرم بر سانتی متر مکعب
– نقطه کوری: 716 درجه فارنهایت یا 380 درجه سلسیوس
– نقطه ذوب: 2600 درجه فارنهایت یا 1427 درجه سلسیوس
– مقاومت ویژه: 68 میکرو اهم در اینچ
– رسانایی گرمایی: 74.5 BTU بر فوت در ساعت در درجه فارنهایت (0.11 وات بر متر بر کلوین)
– گرمای ویژه: 0.12 کالری تقسیم بر گرم در درجه سلسیوس یا 0.12 Btu
– انبساط حرارتی: 9 ppm بر درجه فارنهایت در بازه دمایی 75 الی 842 درجه فارنهایت یا 7 ppm بر درجه سلسیوس در بازه دمایی 25 درجه سلسیوس الی 450 درجه سلسیوس
3- خواص مکانیکی آلیاژ nilo 42
– چگالی: 8.11 گرم بر سانتی متر مکعب یا 0.293 پوند بر اینچ مکعب
– استحکام تسلیم : 250 Mpa در برابر کرنش 0.2 درصد(با 0.2 درصد آفست) یا 36300 psi در کرنش 0.200 درصد
– استحکام کششی نهایی: 490 Mpa یا 71100 psi یا 430 Mpa در دمای 300 درجه سلسیوس یا 62400 psi در دمای 572 درجه فارنهایت
– افزایش طول نسبی: 42 درصد در دمای 300 درجه سلسیوس یا 572 درجه فارنهایت
– ضریب انبساط گرمایی: 5.30 میکرو متر تقسیم بر متر در درجه سلسیوس(در دمای 20 الی 100 درجه سلسیوس(93 درجه سلسیوس) یا 2.94 میکرو متر بر اینچ در درجه فارنهایت(در دمای 68 الی 212 درجه فارنهایت) –50 الی 66.50 میکرو متر بر متر در درجه سلسیوس(در دمای 20 الی 300 درجه سلسیوس) یا 2.50 الی 3.61 میکرو متر بر اینچ در درجه فارنهایت(در دمای 68 الی 572 درجه فارنهایت)
– رسانایی حرارتی: 10.5 وات بر متر در درجه کلوین یا 72.9 btu در اینچ بر ساعت بر مجذور فوت بر درجه فارنهایت
– نقطه ذوب: 1435 درجه سلسیوس یا 2615 درجه فارنهایت
4- ضریب انبساط حرارتی آلیاژ نیلو 42
- ضریب انبساط حرارتی آلیاژ nilo 42در دمای 30 الی 100 درجه سلسیوس برابر است با 4.8 میکرو متر بر درجه سلسیوس
- 8 میکرو متر در درجه سلسیوس در دمای 30 الی 500 درجه سلسیوس
- و…
5- تاثیرات دما
دما، بر خواص مغناطیسی آلیاژ nilo 42 تاثیر گذار است. نیروی پسماند زدای مغناطیسی و القای پسماند مغناطیسی با افزایش دمای آلیاژ nilo 42، به طور منظم افزایش میابند. علاوه بر دما، روش های مختلف ساخت و تولید آلیاژ نیز بر ویژگی های مغناطیسی آلیاژ تاثیر گذارند.
کاربرد آلیاژ اینوار 42
- نوارهای ترموستات دو فلزی
- لامپ های الکترونیکی
- میله های ترموستات
- لوله های الکترونیکی
- آب بندی شیشه به فلز و سرامیک به فلز
